点击图片查看原图
厂家对硅酸铝纤维及其硅酸铝纤维纸的结构和性能进行了研究。通过对硅酸铝纤维原料进行研究分析得出：硅酸铝纤维中渣球含量为35.91%，渣球含量较高，在使用时必须先对纤维原料进行预处理；硅酸铝纤维在室温25℃、相对湿度65%的条件下的吸水率较小，仅为0.044%；硅酸铝纤维的Zeta电位为-26.60mV；采用SEM对硅酸铝纤维的微观形貌进行观察，发现硅酸铝纤维呈圆柱形，表面非常光滑；硅酸铝纤维具有优良的抗化学腐蚀性，尤其是耐酸腐蚀；傅立叶红外光谱显示，Si-O-Si的对称伸缩振动吸收峰分裂较差，推测纤维中含有较多的非桥氧键，存在Al替代Si进入网络四面体，同时还可能存在着Fe与Si、Fe与Al等之间的取代。
陶瓷纤维是一种集传统绝热材料、耐火材料优良性能于一体的新型纤维状轻质绝热节能耐火材料，陶瓷纤维性能优异，具有重量轻、耐高温、热稳定性好、导热率低、比热小及耐机械震动等优点，因而其产品涉及各领域，目前被广泛应用于工业、民用及国防领域的耐高温、绝热部位。随着各国对节能的重视，发展前景十分看好，陶瓷纤维在近几年也得到了很好的应用和发展。
随着耐火纤维生产技术及应用技术的发展，耐火陶纤制品已经实现了系列化与功能化。产品在使用温度上，可以满足从600～1600℃不同温度档次的使用要求：在形态上，已经逐渐形成了从传统的棉、毯、毡产品到纤维模块、板、异型件、纸、纤维纺织品；从纤维棉到纤维喷涂、可塑料、浇注料等多种形态的二次加工或深加工产品，完全满足各行业不同工业炉对耐火陶瓷纤维制品的使用要求。
硅酸铝纤维模块炉衬是70年代发展起来的一种新型耐火纤维炉衬，它克服了以往的耐火砖和不定型重质耐火浇注料炉衬固有的体积密度大，蓄热量高，易受温差应力损坏等不利因素，并降低了炉衬的整体重量，属于节能降耗的新型结构，已成为目前炉衬发展的一种趋势，代表着工业炉现代化发展的水平，纤维炉衬的采用与否，直接决定着炉子的使用效果、产品质量和产量。

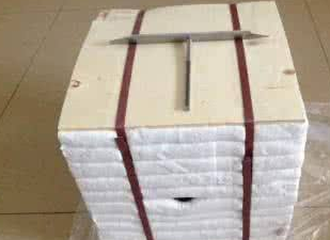

目前国内硅酸铝纤维制造厂家使用的模块形式多为折叠块，该结构使用针刺毯进行折叠，成型时使用机械设备对模块进行预压。由于折叠块制作方法导致表面凹凸不平影响抗冲刷涂料喷涂的效果。切片块就是在此基础之上改进而来，其制作方法与折叠块相同，只是在成型后将纤维毯折叠处切去使模块表面平整。目前国内部分厂家可以生产此种模块。派洛块是一种全新的模块，其采用的成型方法与上述两种模块完全不同，成型后的模块纤维没有方向性，因此绝热效果优于前两种模块。炉顶纤维模块密度宜选用230 kg/m3，侧墙纤维模块密度宜选用220 kg/m3。
类似产品包括：硅酸铝纤维松散棉(间隙填充)、陶瓷纤维绳(保温密封)、陶瓷纤维纸(密封垫、绝缘)、硅酸铝纤维毯、硅酸铝盐纤维模块、耐火浇注料、气凝胶毡、纳米保温板、陶瓷纤维型材等。
