陶瓷纤维模块耐温:

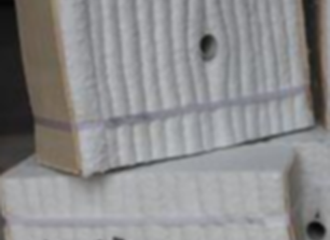

陶瓷纤维模块的设计是金石的主打产品之一,此款产品为方便加快窑炉和台车式热处理炉等工业炉的施工进程,也为了提升炉子内部结构的统一性和外观美观而设计。硅酸铝纤维保温材料产品为白色纤维状,原材料为焦宝石,高温熔化后经过喷吹和甩丝工艺制作成硅酸铝针刺毯,而硅酸铝针刺毯又经过机器折叠挤压成为陶瓷纤维模块,模块的常规尺寸一般是300*300*300mm或者600*300*300mm,支持定做。
为了使该产品更方便的施工于工业炉上,模块内部加入了固定锚,用螺栓直接固定在加热炉壁衬上,并且能够起到良好的耐火隔热效果,模块之间相互挤压,更好地起到了保温隔热的效果,我公司生产的硅酸铝保温材料高耐火温度在900-1400℃之间。陶瓷纤维模块按使用温度上面,从900℃到1600℃分为普通、标准、高纯、高铝、锆铝、含铬、含锆等9个级别,可以满足各种窑炉及热工设备不同部位不同档次不用形式的绝热保温要求。
陶瓷纤维产品的使用温度:
陶瓷纤维的使用温度不仅与材料的化学成分有关,同时与加热设备所用的燃料种类、使用气氛和环境条件有密切关系。
一般陶瓷纤维的使用温度在氧化性和中性气氛下比分类温度要低100~200℃;在还原气氛下比分类温度低200~350℃。
同种材料在燃气加热炉上使用要比电炉上低50到100℃;
在燃油加热炉上由于硫、磷等元素影响,使用温度要比电炉温度低150到200℃;
在应用耐火纤维时,必须明确炉内气氛。纤维材料在使用中受到腐蚀作用会加速其变质,从而降低其使用温度。因炉气中某些成份如H2、CO、SO2、NH3氨气以及碱金属、氟、氯和亚硫酸根离子等都能影响再结晶过程,包括成核和晶体发育速度。它们同纤维材料发生反应,从而降低了其使用温度与产品性能。正压操作烟气过大,炉壁会超温。
使用温度和使用寿命的关系:
耐火纤维的使用温度和使用寿命与其使用条件(窑炉气氛、腐蚀物质的组成和含量等条件)密切关联。
A、耐火纤维在允许使用温度条件下使用,晶体发育是缓慢的,纤维的性质比较稳定,在氧化气氛中不受外力碰撞的情况下,寿命可达5—10年 。
B、还原性炉气应采用以高纯合成料为原料的纤维作为工业窑炉壁衬材料,并在耐火纤维壁衬表面涂抹防腐涂料,这样不仅提高纤维炉衬的化学稳定性能,并提高纤维炉衬的抗风性能和降低纤维壁衬的加热收缩。为使在还原性气氛下工作的纤维壁衬获得与氧化性气氛下工作相同的绝热效果,还必须根据还原性气氛的组成,通过计算加厚纤维壁衬厚度。
陶瓷纤维模块的发展趋势
陶瓷纤维模块的发展趋势陶瓷纤维模块作为耐火、绝热和节能材料在西方国家得到了广泛而深入的利用。金石节能制作商务停车位模块等产品已形成了标准化、系列化,陶瓷纤维模块炉衬的设计和安装不仅积累了丰富的经验,对于新领域也具有很大的应用价值。
在常规耐火纤维质量和安装技术取得很大的进步,也更要注意以下研究工作:
1、提高耐火纤维生产原料的纯度。陶瓷纤维模块的产品质量主要取决于原料的质量。一些工业发达国家的耐火纤维生产企业都是以高纯度合成粉料为原料,使熔融法生产的非晶质纤维化学组成中的三氧化二铝、氧化钠、氧化钾等有害杂质的含量低于1%,从而提高了陶瓷纤维模块的质量和耐热性能。
2、加大新产品的研就力度。一般是对现有的工艺设备进行改造与完善。生产功能性产品,扩大应用领域。新产品主要有氧化铝连续纤维、复合材料生产用的新型纤维强体和纳米结构晶质氧化铝连续纤维的研究。
陶瓷纤维模块是一种新型纤维状轻质耐火材料,应用领域很广,主要用于金属基和陶瓷基复合材料和隔热功能材料,如应用于航空、航天和其他要求耐高温和较好力学性能的部件,还可应用于熔融金属或高温气液体的过滤材料和耐极高温的隔热材料,结构陶瓷的韧性等。
