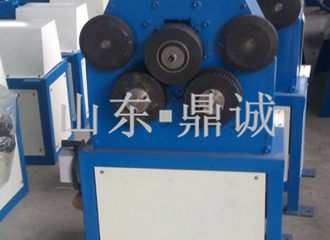

电动角铁卷圆机 立式角钢卷圆机 扁铁法兰卷圆机 小型卷圆机
角铁卷圆机是将碳钢、不锈钢、有色金属型材（角钢、带钢、槽钢、管子等）卷制成直径ф320-ф6000mm的圆环和法兰的一种高质量、高效益的卷圆装置。其结构独特，具有体积小、能耗低、效率高、无噪音、安装使用方便、操作简单、承载能力强、寿命长、卷圆速度快、产品质量可靠等优点。代替了原有钢板下料、对接、校正、车床加工等复杂工艺，并节省了氧气、乙炔、劳动力、原材料等，是制造法兰的先进母机。该产品广泛适用于风机、桥梁模板、化工设备、电缆线架、矿用防爆开关、离心机等机械设备行业的应用。也适用于对外加工。
一、性能特征：
1、用于卷制圆形角钢法兰盘和扁钢法兰盘
2、一次可卷制多个同一规格法兰盘。
3、该机与压筋机、单平口咬口机和卷圆机配套可生产成型金属圆形风管，其结构严谨、性能良好，为客户节约了成本，降低了开支，是小型生产客户的佳选择。
4、卷圆后不改变角钢断面形状，成形辊轮选用优质钢材 ，强度高 ，寿命长
二、主要部分及结构说明：
JY-50 角钢（扁钢）卷圆机主要由机架部分、机芯部分和传动系统组成。
1、机架部分：由型材和板材焊接而成，具有良好的刚性，工作台面上设有固定
靠山，以避免加工板材摩擦机器造成磨损，使加工板材表面平整美观。
2、机芯部分 ：由底部滚轮组和三根对称的辊轮组成 ，具有严谨稳定的结构 ，
其运动过程由电动机带动齿轮组运转，然后再传到对称的辊轮以带动机器运转，
进行卷压成形。
3、传动系统：将电动机安装在机架底部，经三角皮带和齿轮组件传动，使上面
三根对称的辊轮同步运转，以完成加工操作。
