1、确保控制柜中的所有设备接地良好，接线好使用短和粗连接到地母排线上，以防发生安全问题。连接到变频器上的任何设备都要共地，同样也要使用短粗导线接地，才能更好的使用设备。
2、在运行的时候，一般都在噪声敏感的环境中，可以采用滤波器减少干扰性，达到噪音小的效果。不过在安装滤波器的时候要注重它和安装板之间要有良好的接触。
3、控制柜的信号线好要从一侧进入，以免线路杂乱，影响使用。信号电缆的屏蔽层是双端接地的，如果没有必要的话，好不要使用长电缆。控制柜中的模拟信号和数字信号传输好分别用屏蔽和走线，不要将信号都用在同一条电缆槽上，这样会影响信号传输。
4、控制柜的电机电缆好属于独立电缆走线，同时要避免与其他电缆长距离走线。如果控制电缆和电源电缆交叉，好使其成为90度交叉角，这样才能保证电缆之间的长期使用，否则会影响部分设备运行。
5、控制柜中的接地组和导电排应该在横梁上，同时也要在电缆压盖处的附近位置，这样才能保护电缆的连接性，实现信号传输。
6、 不能将装有显示器的面板安装在靠近电缆的周围，例如变压器、接触器等，因为它们会产生强烈的磁场，影响显示器的正常使用。
7、的控制部件和功率部件必须要分开安装，因为不同的部件安装要求不同，如果夹杂在一起安装，很容易将部件安装错误。

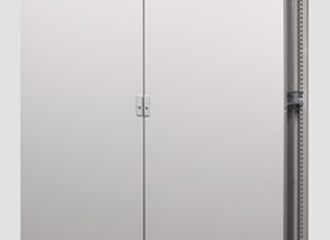

材料:冷轧钢板
表面处理:机柜磷化底涂处理，机柜外部为粉末涂层，颜色可分RAL7032和RAL7035两种织纹,安装板则为镀锌
防护等级:IP54 (按GB4205-1993)
标准配置:前门、背板、安装板、柜体、密封条、门锁、侧板(可选)
钢板厚度:
框架：九折型材1.5mm
门板：2.0mm
背板、侧板：1.5mm
安装板：2.5mm (可选3.0mm)
